Revue technique automobile - Renault Clio: Détecteur de niveau de carburant

IMPORTANT :

IMPORTANT :

Pour toute intervention sur le détecteur de niveau de carburant, respecter les précautions suivantes :

  •  Ne pas fumer,
  •  Ne pas approcher de flamme ou d’objet incandescent dans l’aire de travail.

DEPOSE DE L’ENSEMBLE POMPE-JAUGE

L’ensemble pompe-jauge peut être déposé par la trappe située sur la cloison arrière, derrière les sièges avant, et ne nécessite pas la dépose du réservoir.

Débrancher la batterie.

Débrancher la batterie.

Déposer la trappe.

Déposer le cache plastique de l’ensemble pompjauge.

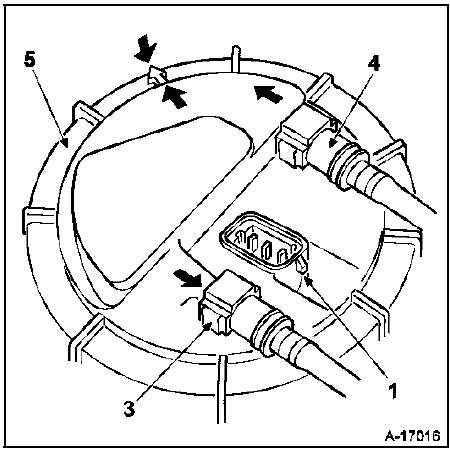

Débrancher le connecteur (1).

Débrancher ensuite la canalisation d'alimentation (3) (repérée par un raccord encliquetable de couleur verte) et celle de retour de carburant (4) (repérée par un raccord encliquetable de couleur rouge).

ATTENTION : Lors de la dépose des canalisations, il peut se produire des projections de carburant dues à la pression résiduelle. Prévoir une protection.

Dégager le connecteur et les tuyaux sur le côté de l’ensemble pompe-jauge.

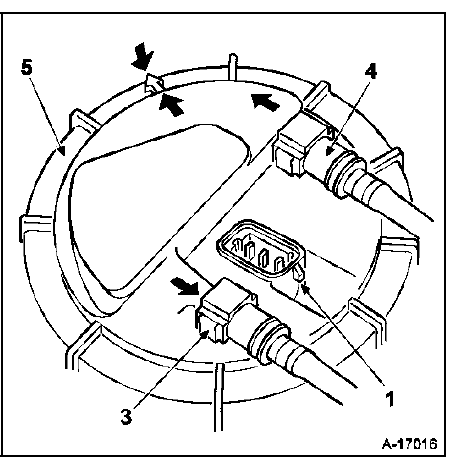

Retirez l'écrou de montage (5) de la pompe et de l'unité de transmission au moyen de l'outil Mot. 1397.

Déposer l'écrou (5) de fixation de l’ensemble pompejauge avec l'outil Mot. 1397.

Débloquer l’écrou, enlever l’outil, dévisser l’écrou à la main et l’extraire.

Déposer l’ensemble pompe-jauge.

NOTA : s’il doit s’écouler plusiers heures entre la dépose et la repose de l’ensemble pompe-jauge, revisser l’écrou sur le réservoir pour éviter toute déformation.

REPOSE DE L’ENSEMBLE POMPE-JAUGE

Particularités

Remplacer le joint.

Positionner l’ensemble pompe-jauge (la flèche (F) doit être en regard du repère situé sur le réservoir).

Positionner l’écrou et le serrer (l’écrou est

Positionner l’écrou et le serrer (l’écrou est correctement serré lorsque le repère moulé sur celui-ci arrive en face du repère situé sur le réservoir à l’aide de l'outil Mot. 1397).

Encliqueter les canalisations d’essence.

Rebrancher le connecteur électrique.

Reposer la protection plastique.

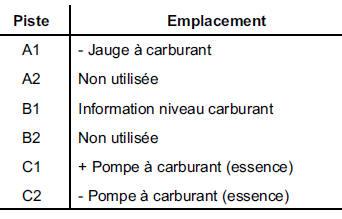

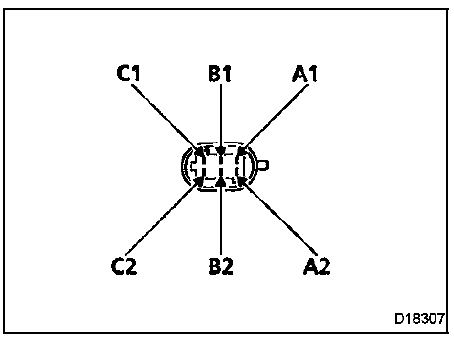

BRANCHEMENT

Contrôle

Contrôle

Vérifier que la résistance varie lorsque le flotteur est déplacé

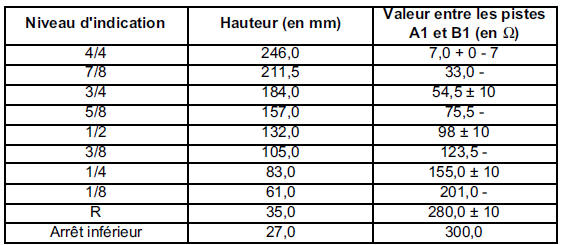

Mesure de la hauteur (en mm)

Mesure de la hauteur (en mm)

Retirer l'unité de transmission, la placer sur une surface plane. La hauteur doit être mesurée entre la broche du flotteur et la surface de travail.

NOTA : ces valeurs ne sont données qu'à titre d'information.
