Désactivation des airbags
passager avant
(pour les véhicules qui en sont équipés)
Pour pouvoir installer un siège enfant sur le siège passager avant, vous devez impérativement désactiver les dispositifs complémentaires à la ceinture de sécurité passager avant.

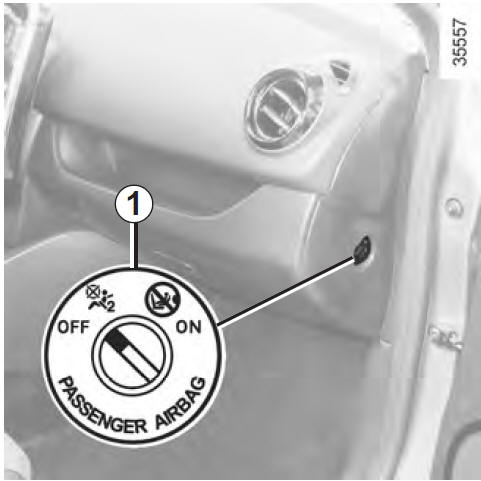

Pour désactiver les airbags : véhicule à l’arrêt, contact non mis, poussez et tournez le verrou 1 sur la position OFF.

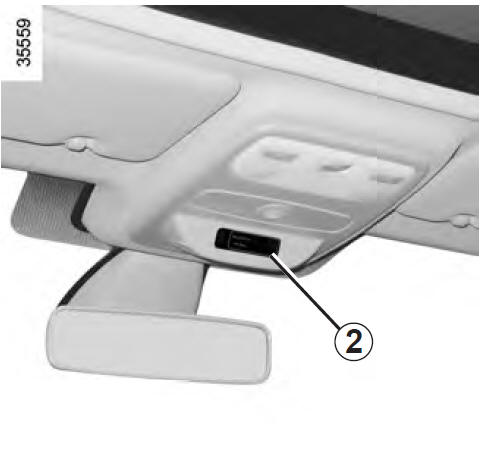

Contact mis, vérifiez impérativement
que le témoin 2 est
bien allumé
sur l’afficheur central et, suivant véhicule,
que le message « airbag passager
désactivé » s’affiche.
Ce voyant reste allumé en permanence pour vous confirmer que vous pouvez installer un siège enfant.
![]()
En cas de manipulation véhicule
roulant, les témoins
Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez-le. |
![]() Du fait de l’incompatibilité entre le déploiement de l’airbag passager avant et le positionnement d’un siège enfant dos à la route, NE JAMAIS utiliser un dispositif de retenue pour enfant de type dos à la route sur un siège protégé par un AIRBAG ACTIVÉ placé devant lui. Cela peut entraîner la MO RT de l’ENFANT ou des BLESS URES GRAVES. |
Les marquages sur la planche de bord et les étiquettes A sur chaque coté du pare‑soleil passager 3 (à l’exemple de l’étiquette ci-dessus), vous rappellent ces instructions.
Activation des airbags
passager avant
Dès que vous enlevez le siège enfant du siège passager avant, réactivez les airbags afin d’assurer la protection du passager avant en cas de choc.
Pour réactiver les airbags : véhicule à l’arrêt, contact non mis, poussez et tournez le verrou 1 sur la position ON.
Contact mis, vérifiez impérativement
que le témoin 2 est
éteint.
Les dispositifs complémentaires à la ceinture de sécurité passager avant sont activés.
Anomalies de
fonctionnement
En cas d’anomalie du système activation/ désactivation d’airbags passager avant, l’installation d’un siège enfant dos à la route sur le siège avant est interdite.
L’installation de tout autre passager n’est pas recommandée.
Consultez au plus tôt un Représentant de la marque.
![]() Du fait de l’incompatibilité entre le déploiement de l’airbag passager avant et le positionnement d’un siège enfant dos à la route, NE JAMAIS utiliser un dispositif de retenue pour enfant de type dos à la route sur un siège protégé par un AIRBAG ACTIVÉ placé devant lui. Cela peut entraîner la MO RT de l’ENFANT ou des BLESS URES GRAVES. |
![]()
En cas de manipulation véhicule
roulant, les témoins
Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez-le. |
