Notice d'utilisation - Renault Clio IV: Essuie-vitres, lave-vitres

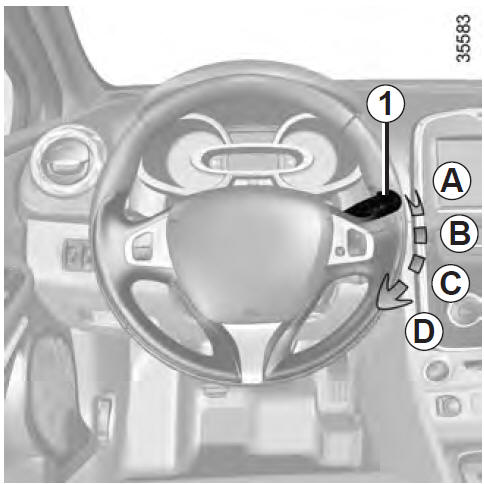

Contact mis, manoeuvrez la manette 1
- A arrêt.
- B balayage intermittent.
Entre deux balayages, les balais s’arrêtent pendant plusieurs secondes.
Il est possible de modifier le temps entre les balayages en tournant la bague 2. - C balayage continu lent.
- D balayage continu rapide
Particularité
En roulage, tout arrêt du véhicule réduit l’allure du balayage. D’une vitesse continue rapide vous passez à une vitesse continue lente.
Dès que le véhicule roule, l’essuyage revient à la vitesse sélectionnée d’origine.
Toute action sur la manette 1 est prioritaire et annule cet automatisme.
Véhicules avec fonction essuyage automatique

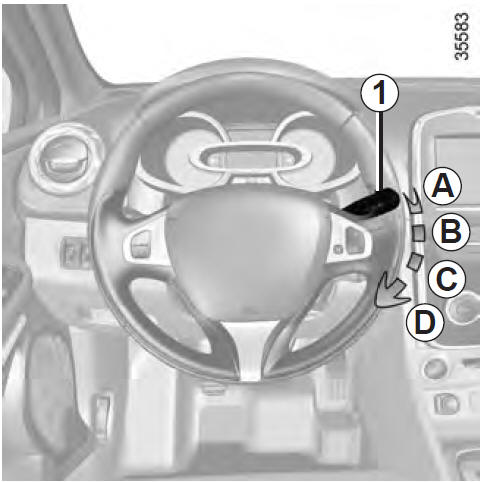

Moteur tournant, manoeuvrez la manette 1
- A arrêt.
- B fonction essuyage automatique

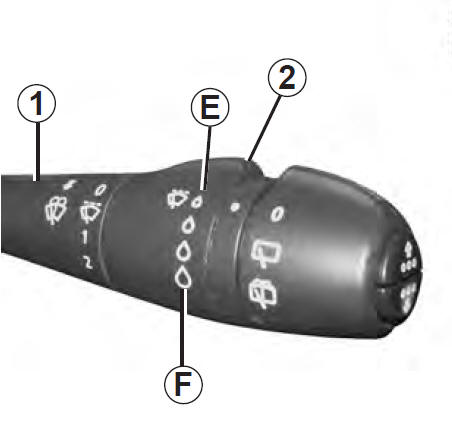

Cette position sélectionnée, le système détecte l’arrivée d’eau sur pare-brise et déclenche des balayages à la vitesse d’essuyage adaptée. Il est possible de modifier le seuil de déclenchement et le temps entre les balayages en tournant la bague 2 : - E : sensibilité minimum
- F : sensibilité maximum
Nota : lorsqu’il y a du brouillard ou lors de chutes de neige, l’essuyage automatique n’est pas systématique et reste sous le contrôle du conducteur. - C balayage continu lent.
- D balayage continu rapide.
 Lors des
interventions sous le capot moteur, assurez-
vous que la manette
d’essuie-
vitres est en position A (arrêt).
Risque de blessures. |
Lave-vitre

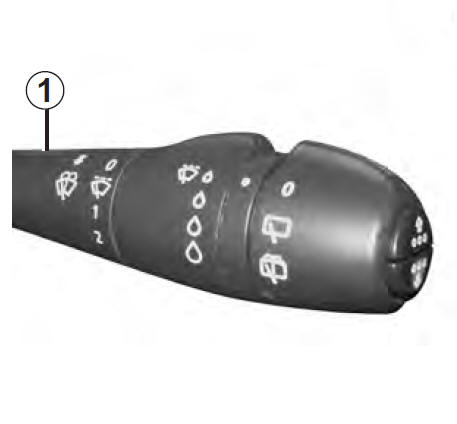

Contact mis, tirez la manette 1 vers vous.
Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuievitres.
Une action prolongée déclenche, en plus du lave-vitre, trois aller-retours suivis, après quelques secondes, d’un quatrième.
 Avant
toute action sur le
pare-brise (le lavage du
véhicule, dégivrage, nettoyage
du pare-brise…), ramenez
la manette 1 en position A
(arrêt).
Risque de blessures et/ou de détériorations. |
| Par temps de neige ou de gel, dégagez
le pare-brise (y compris la zone
centrale située derrière le rétroviseur
intérieur) et la lunette arrière
avant de mettre en route les essuievitres
(risque d’échauffement du
moteur). Surveillez l’état des balais d’essuievitre. Leur durée de vie dépend de vous :
Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans. Avant d’utiliser l’essuie-vitre arrière, assurez-vous qu’aucun objet transporté ne gêne la course du balai. Ne vous servez pas du bras d’essuie- vitre pour ouvrir ou fermer la porte de coffre. |
Essuie-vitre
arrière
à cadencement en
fonction de la vitesse

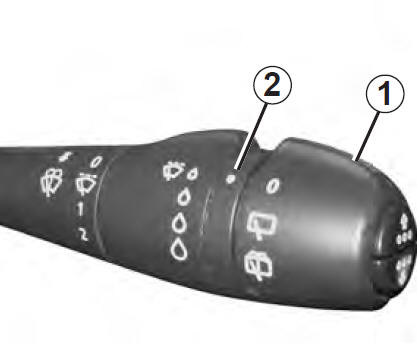

Contact mis, pivotez l’extrémité de la manette 1 jusqu’à amener le point de repère 2 en face du symbole.
La fréquence de balayage varie en fonction de la vitesse.
 Lors des
interventions
sous le capot moteur,
assurez-
vous que la manette
d’essuie-
vitres est en
position arrêt.
Risque de blessures. |
Essuie-lave vitre
arrière
Contact mis, faites pivoter l’extrémité de la manette 1 jusqu’à amener le point de repère 2 en face du symbole.
Lorsque vous relâchez la manette, elle revient en position essuie-vitre arrière.
Particularité
ssuie-vitres avant fonctionnent ou sont en mode automatique il se produit un balayage intermittent de l’essuie- vitre arrière lorsque vous enclenchez la marche arrière.
| Avant
toute action sur le
pare-brise (lavage du véhicule,
dégivrage, nettoyage
du pare-brise...) ramenez la
manette 1 en position arrêt.
Risque de blessures ou de détérioration. |
| Par temps de neige ou de gel, dégagez
le pare-brise (y compris la zone
centrale située derrière le rétroviseur
intérieur) et la lunette arrière
avant de mettre en route les essuievitres
(risque d’échauffement du
moteur). Surveillez l’état des balais d’essuievitre. Leur durée de vie dépend de vous :
Dans tous les cas, changez-les dès que leur efficacité diminue : environ tous les ans. Avant d’utiliser l’essuie-vitre arrière, assurez-vous qu’aucun objet transporté ne gêne la course du balai. Ne vous servez pas du bras d’essuie- vitre pour ouvrir ou fermer la porte de coffre. |
