Certaines places ne sont pas autorisées à l’installation d’un siège enfant.
Le schéma en page suivante vous indique où fixer un siège enfant.
Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte.
![]() Reportez-vous au paragraphe « Siège avant » en chapitre 1. Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule même non utilisé afin qu’il ne se transforme pas en projectile en cas de freinage brutal ou de choc. |
En place avant
Le transport d’enfant en place passager avant est spécifique à chaque pays.
Consultez la législation en vigueur et suivez les indications du schéma en page suivante.
Avant d’installer un siège enfant à cette place (si autorisé) :
Ne modifiez plus ces réglages après l’installation du siège enfant.
![]() avant d’installer un siège enfant sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1). |
En place arrière latérale Une nacelle s’installe dans le sen
transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte.
Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route puis, reculez-le au maximum sans contact avec le siège enfant.
Pour la sécurité de l’enfant face à la route, ne reculez pas le siège qui est devant l’enfant au-delà du milieu de glissière, n’inclinez pas trop le dossier (25° maximum) et relevez le siège le plus possible.
Vérifiez que le siège enfant face à la route est appuyé sur le dossier du siège du véhicule et que l’appui-tête du véhicule ne gêne pas.
En place arrière centrale
Vérifiez que la ceinture soit adaptée à la fixation de votre siège enfant.
Consultez un Représentant de la marque.
![]() |

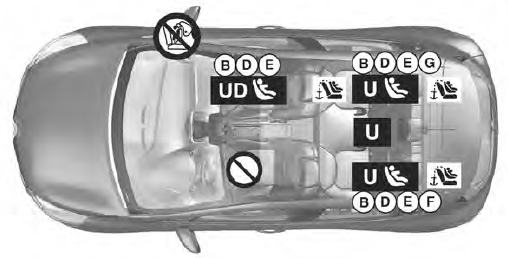

Visuel d’installation version cinq places
Vérifiez l’état de
l’airbag avant
d’installer un passager ou un siège
enfant.
![]() avant d’installer un siège enfant sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1) |
Siège enfant fixé à l’aide de la ceinture
Place autorisant
la fixation
par ceinture d’un siège homologué
« Universel » ;
Place autorisant
la fixation par
ceinture uniquement d’un siège dos à
la route homologué « Universel »
Siège enfant fixé à l’aide de la fixation ISO FIX
Place autorisant la
fixation d’un
siège enfant ISOFIX.
Nota : Seuls les véhicules trois portes sont équipés de l’ISOFIX 2 points en place passager avant.
Les places arrière sont équipées
d’un ancrage autorisant la fixation d’un
siège enfant face à la route ISOFIX universel.
Les ancrages sont situés dans le coffre.
La taille d’un siège enfant ISOFIX est repérée par une lettre :
![]() |

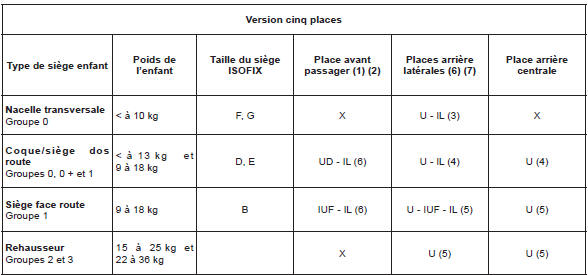

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.
![]() |
X = Place non autorisée à l’installation d’un siège enfant.
U = Place autorisant la fixation par ceinture d’un siège du commerce
homologué « Universel » ; vérifiez qu’il se monte.
UD = Place autorisant la fixation par ceinture uniquement d’un siège dos
à la route homologué « Universel ».
IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la
fixation par attache ISOFIX d’un siège enfant homologué
« Universel/semi-universel ou spécifique à un véhicule » ; vérifiez qu’il se
monte.
(2) Placez le siège du véhicule dans la position la plus reculée et la
plus haute, et inclinez légèrement le dossier (25° environ).
(3) Une nacelle s’installe dans le sens transversal du véhicule et
utilise au minimum deux places. Placez la tête de l’enfant du côté
opposé à celui de la porte.
(4) Avancez le siège avant du véhicule au maximum pour installer un siège
enfant dos à la route puis, reculez-le au maximum
sans contact avec le siège enfant.
(5) Siège enfant face à la route, placez le dossier du siège enfant en
contact avec le dossier du véhicule. Réglez la hauteur de
l’appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège situé devant
l’enfant au-delà du milieu de réglage de ses glissières
et n’inclinez pas son dossier au-delà de 25°.
(6) Présence du système ISOFIX : suivant véhicule ou pays.
(7) Assurez-vous que le siège enfant ou les pieds de l’enfant ne gênent
pas le bon verrouillage du siège avant. Reportez-vous au
paragraphe « Siège avant » en chapitre 1.

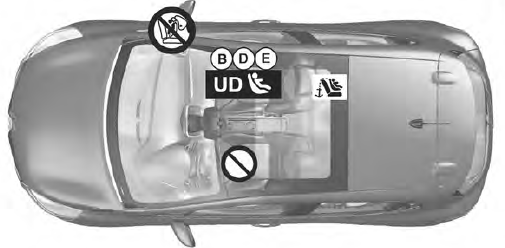

Visuel d’installation version société
Vérifiez l’état de
l’airbag avant
d’installer un passager ou un siège
enfant.
![]() avant d’installer un siège enfant sur la place passager avant, vérifiez que l’airbag est bien désactivé (reportez-vous au paragraphe « Sécurité enfants : désactivation, activation airbag passager avant » en chapitre 1). |
Siège enfant fixé à l’aide de la ceinture
Place autorisant la
fixation par
ceinture uniquement d’un siège dos à
la route homologué « Universel »
Siège enfant fixé à l’aide de la fixation ISO FIX
Place autorisant la
fixation d’un
siège enfant ISOFIX.
Nota : Seuls les véhicules trois portes sont équipés de l’ISOFIX 2 points en place passager avant.
La place passager est équipée
d’un ancrage autorisant la fixation d’un
siège enfant face à la route ISOFIX universel.
L’ancrage se trouve sur le dossier du siège.
La taille d’un siège enfant ISOFIX est repérée par une lettre :
![]() |

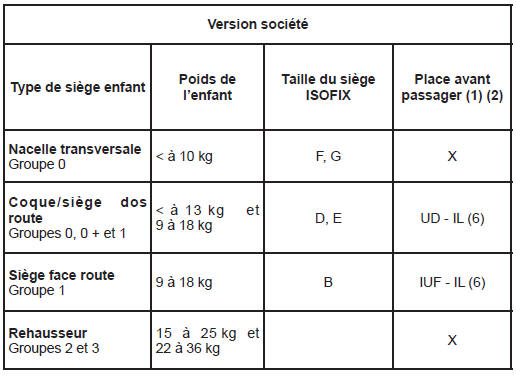

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.
![]() |
X = Place non autorisée à l’installation
d’un siège enfant.
U = Place autorisant la fixation par
ceinture d’un siège du commerce
homologué « Universel » ; vérifiez
qu’il se monte.
UD = Place autorisant la fixation
par ceinture uniquement d’un
siège dos à la route homologué
« Universel ».
IUF/IL = Place autorisant, pour les véhicules
qui en sont équipés,
la fixation par attache ISOFIX
d’un siège enfant homologué
« Universel/semi-universel ou
spécifique à un véhicule » ; vérifiez
qu’il se monte.
(2) Placez le siège du véhicule dans
la position la plus reculée et la plus
haute, et inclinez légèrement le dossier
(25° environ).
(6) Présence du système ISOFIX : suivant
véhicule ou pays.
