Revue technique automobile - Renault Clio: Effets client

Diagnostic des témoins et indicateurs pilotés par le réseau multiplexé :

Diagnostic des témoins et indicateurs pilotés par liaison filaire :

Diagnostic des témoins et indicateurs pilotés par liaison filaire :

Arbre de localisation de pannes

Arbre de localisation de pannes

ALP 1 Indicateur de température d'eau et / ou compte tours à zéro
Témoin antipollution et / ou injection gravité 1 et / ou gravité 2 allumé
Emetteur du message : Calculateur d'inject

ALP 2 Pas d'indication jauge à carburants GPL et / ou témoin GPL allumé
Emetteur du message : Calculateur de GPL

ALP 3 Indicateur de rapport engagé non fonctionnel et / ou témoin de défaut
Boîte de Vitesses Automatique allumé
Emetteur du message : Calculateur de boîte de vitesses automatique

ALP 4 Indicateur de rapport engagé non fonctionnel et / ou témoin de défaut BVR allumé
Emetteur du message : Calculateur de boîte de vitesse robotisée

ALP 5 Témoin de défaut airbag et service allumé
Emetteur de message : Calculateur d'airbag

ALP 6 Indicateur d'état des ouvrants et / ou dégivrage ne s'allume pas
Emetteur du message : Unité centrale habitacle

ALP 7 Témoin de défaut ESP allumé et témoin de service éteint après 4 secondes à la mise du contact.
Emetteur du message : Système de correction de trajectoire

ALP 8 Témoin ESP / SERVICE / airbag / BVA si présent / GPL si présent injection gravité 1 / injection gravité 2 / antipollution allumé Indicateur de température d'eau et compte tours à zéro

ALP 9 Compteur de vitesse défaillant ou incohérent (information fournie par l'ABS)

ALP 10 Compteur de vitesse défaillant ou incohérent, information fournie par capteur de vitesse sur boîte (F4R)

ALP 11 Pas d'information niveau d'essence sur récepteur à aiguille (réservoir non vide) avec allumage réserve

ALP 12 Aiguille du récepteur niveau de carburant reste au maximum (contact mis), réservoir non plein

CONDITION

En cas d'anomalie détectée par le tableau de bord, un allumage du témoin J en mode test ADAC est généré au bout de 100 secondes après la mise du contact.

ALP 13 L'indicateur de niveau de carburant reste bloqué quelque soit le niveau de carburant sans allumage du témoin de réserve

CONDITION

En cas de test de l'indicateur avec une jauge déposée, il est nécessaire de couper et de remettre le contact entre chaque variation pour que le tableau de bord puisse faire une nouvelle mesure.

Valeur de résistance de la jauge à carburant :

Valeur de résistance de la jauge à carburant :

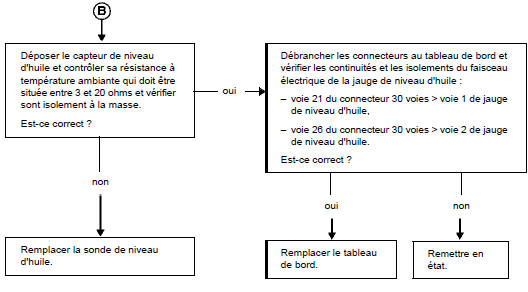

ALP 14 Indication niveau d'huile absente ou erronée

CONDITION

L'indication d'huile ne sera correcte que si le véhicule est sur une air plane, le rafraîchissement de la mesure sera effectuer après une coupure contact de plus d'une minute

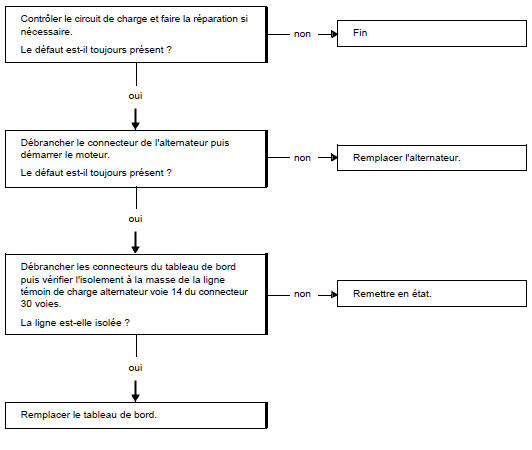

ALP 15 Témoin de charge batterie et stop allumé

ALP 16 Témoin antidémarrage reste allumé

ALP 17 Témoin antidémarrage reste éteint

ALP 18 Témoin d'alerte pression d'huile et stop allumé en même temps

CONDITION

Le tableau de bord ne prend en compte l'information manocontact d'huile uniquement pour un régime moteur supérieur à 1600 tr/min.

ALP 19 Témoin de direction assisté (DAE) reste allumé

ALP 20 Témoin de direction assisté (DAE) reste éteint

ALP 21 Témoin d'ABS reste allumé

ALP 22 Témoin d'ABS reste éteint

ALP 23 Témoin de clignotant reste allumé ou éteint

ALP 24 Témoin de feu de route reste allumé ou éteint

ALP 25 Témoin de feu de croisement reste allumé ou éteint

ALP 26 Témoin de feu de brouillard avant reste allumé ou éteint

ALP 27 Témoin de feu de brouillard arrière reste allumé ou éteint

ALP 28 Témoin de ceinture non verrouillée reste allumé

ALP 29 Témoin incident frein reste allumé sans allumage témoin STOP

ALP 30 Allumage témoin incident frein et stop

ALP 31 Le témoin SERVICE reste allumé

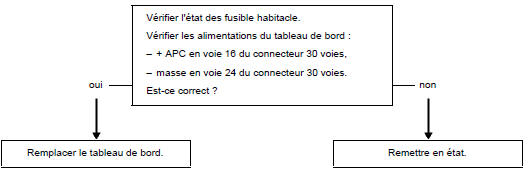

ALP 32 Le tableau de bord ne fonctionne pas

ALP 33 ADAC et kilométrage partiel se remet à zéro à chaque coupure du contact

Appareillage d’assistance electrique

    Interprétation des défauts
    Diagnostic réseau multiplexé Producteur / consommateur des informations utilisées par le tableau de bord : (1) Calculateur émetteur (2) Calculateur r&ea ...

    Appareillage d’assistance electrique
    Boîtier interconnexion habitacle ...

    D'autres materiaux:

    Calculateur de direction assistée électrique
    DEPOSE Reculer le siège gauche jusqu'en position de butée. Débrancher la batterie. Déposer :  le dessus de planche de bord (consulter la méthode correspondante),  le tableau de bord. NOTA : il n'est pas nécessaire de d&ea ...

    Elément de finition de la garniture de coffre
    DEPOSE Déposer les clips de retenue et retirer l’élément de finition. REPOSE La repose de l’élément de finition du coffre s'effectue dans le sens inverse de la dépose. En cas de remplacement de la garniture, adapter la pièce M.P.R., e ...

    Clapet de retenue du servofrein
    REMPLACEMENT DE LA SOUPAPE DE NONRETOUR Cette opération peut être effectuée sur le véhicule. DEPOSE Démonter les couvercles du moteur pour avoir accès. Déconnecter la soupape de non-retour du collecteur d'admission et les flexibles du servofrein ...
