Verrouillage/Déverrouillage des portes de l’extérieur
Celui-ci se fait à l’aide de la carte RENAULT : reportez-vous aux paragraphes « Cartes RENAULT » en chapitre 1.
Dans certains cas, la carte RENAULT peut ne pas fonctionner :
Il est possible alors :
Utilisation de la clé intégrée à la carte RENAULT

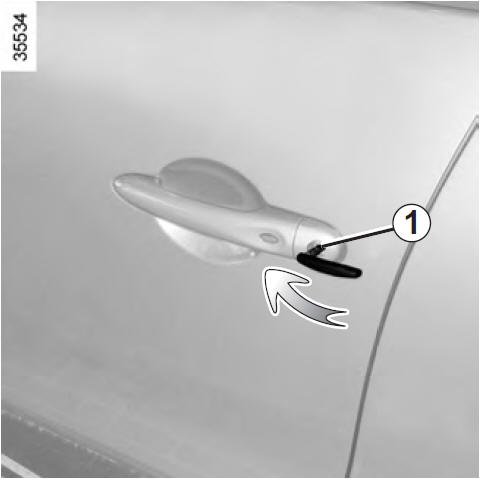

Introduisez la clé 1 dans la serrure et verrouillez ou déverrouillez la porte avant gauche.
Verrouillage manuel des portes

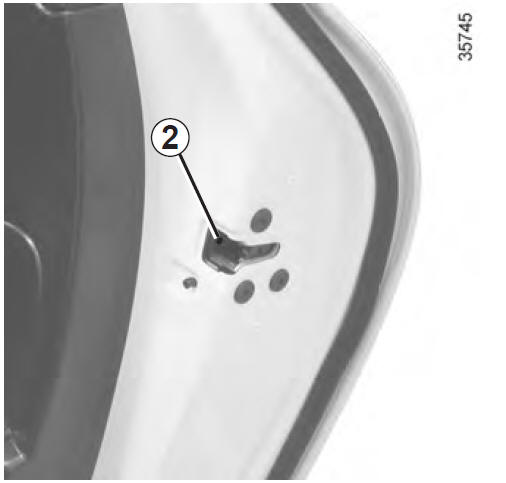

Porte ouverte, faites pivoter la vis 2 (à l’aide de l’embout de la clé) et fermez la porte.
Celle-ci est désormais verrouillée de l’extérieur.
L’ouverture ne pourra alors se faire que de l’intérieur du véhicule ou par la clé pour la porte avant gauche.
Commande de verrouillage/ Déverrouillage de l’intérieur

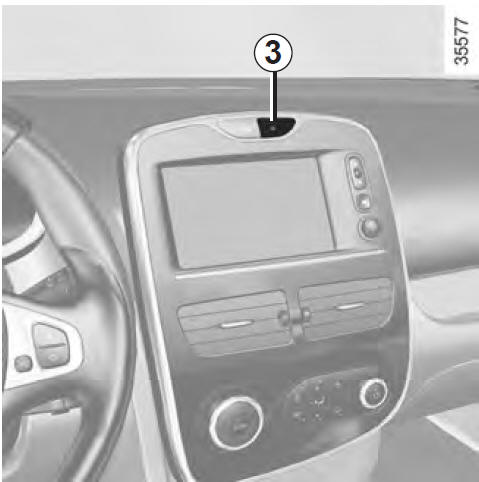

Le contacteur 3 commande simultanément les portes, le coffre et, suivant véhicule, la trappe à carburant.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants.
En cas de transport d’objet avec le coffre ouvert vous pouvez tout de même verrouiller les autres ouvrants : moteur arrêté, exercez un appui de plus de cinq secondes sur le contacteur 3 pour verrouiller les autres ouvrants.
Verrouillage des ouvrants sans la carte RENAULT
Cas, par exemple, d’une pile déchargée, d’un non-fonctionnement temporaire de la carte RENAULT...
Moteur arrêté, un ouvrant (porte ou coffre) ouvert, exercez un appui de plus de cinq secondes sur le contacteur 3.
À la fermeture de la porte tous les ouvrants seront verrouillés.
Le déverrouillage de l’extérieur du véhicule ne sera possible qu’avec la carte RENAULT située dans la zone d’accès au véhicule ou à l’aide de la clé intégrée à la carte RENAULT.
Après un verrouillage/déverrouillage
du véhicule ou du coffre seul à l’aide
des boutons de la carte RENAULT,
le verrouillage à l’éloignement et le
déverrouillage « mains libres » sont
désactivés.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule. |
Témoin d’état de verrouillage des ouvrants
Contact mis, le témoin intégré au contacteur 3 vous informe de l’état de verrouillage des ouvrants :
Lorsque vous condamnez les portes, le témoin reste allumé puis s’éteint.
Ne quittez jamais votre véhicule en laissant une carte RENAULT à l’intérieur. |
Responsabilité
du
conducteur Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence. |
