Revue technique automobile - Renault Clio: Pare-brise
DEPOSE
Déposer :
- les deux bras d'essuie-vitre en utilisant l'outil Élé.
1294-01,
- les deux demi-grilles de l'auvent (voir chapitre 55-D),
- les cales de maintien (A),
- les enjoliveurs latéraux (à l'aide de la pince à dégrafer).
- l'enjoliveur supérieur et son support.
Chasser celui-ci à l'aide d'un petit tournevis plat.
Mettre en place la protection de planche de bord, Car. 1482.
DECOUPE DU JOINT COLLE
Coller une bande de tirot sur toute la périphérie du pare-brise afin de protéger la laque dans les zones de passage du câble.

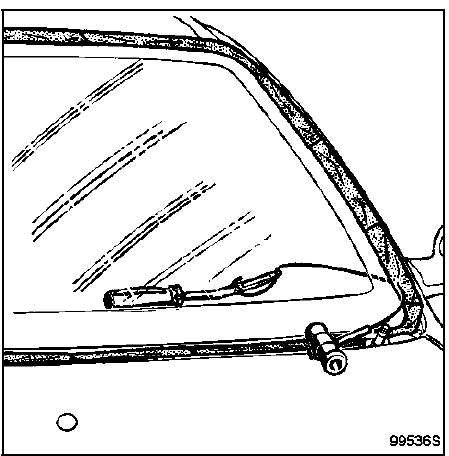

Passer le fil découpe à l'aide de l'aiguille passe-fil (voir chapitre 50-B).
Mettre en place l'outil de piquage et la poignée de traction.
Comme moyen de découpe, vous pouvez utiliser également l'outil de découple vitrage pneumatique (voir chapitre 50-B).
Pour connaître et utiliser correctement cet outil, consulter la note technique correspondante.
COLLAGE ET POSE DU PARE-BRISE
| La préparation des zones de collage est indiquée
dans la méthode générale de collage vitrage. Note Technique no 371A. |
Mettre en place :
- l'enjoliveur supérieur neuf et son support correctement chaussé sur le pare-brise,
- les cales de maintien inférieures.
Juste après la pose du mastic sur le pare-brise, le présenter au-dessus de son logement sur la baie et le centrer en mettant en butée l'enjoliveur extérieur sur le bord supérieur (au niveau de la tôle de pavillon).
Coucher le pare-brise dans son logement en s'assurant que la partie basse de celui-ci est bien en contact avec les cales de maintien.
Remonter les enjoliveurs latéraux, et les autres pièces précédemment déposées.
REPOSE DES PORTE-RACLETTES
S'assurer que le moteur est bien en position arrêt fixe avant de reposer les porte-raclettes.
Nettoyer les cannelures sur les axes des porteraclettes à l'aide d'une brosse métallique.
Reposer les porte-raclettes et remettre des écrous neufs et les serrer au couple de 18 N.m (± 15 %) à l'aide d'une clé dynamométrique.
COLLECTION D'ETIQUETTES AIRBAG
Un véhicule équipé d'un coussin airbag conducteur sera identifié par un autocollant placé dans l'angle inférieur du pare-brise, côté conducteur.
Avec l'équipement coussin airbag passager, un deuxième autocollant est placé dans l'angle inférieur du pare-brise côté conducteur.
L'ensemble de ces étiquettes est disponible dans une collection sous la référence M.P.R. 77 01 205 442.
Vitrage
...
Lunette arrière
DEPOSE
Déposer le bras d'essuie-vitre en utilisant l'outil
Elé. 1294-01.
Garniture de hayon :
déposer la vis de fixation (A),
à l'aide de la ...
