Revue technique automobile - Renault Clio: Garnitures de frein
DEPOSE
Reculer le piston en faisant glisser à la main l'étrier vers l'extérieur.

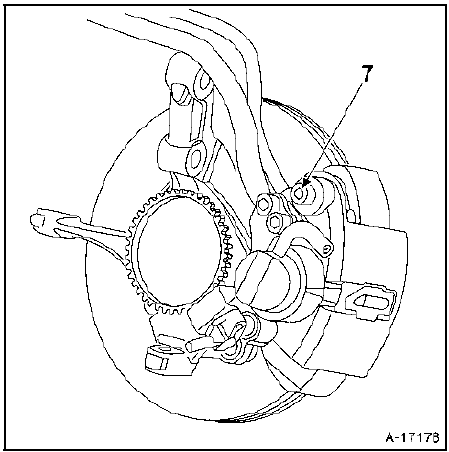

Démonter la vis guide (7).
Ne nettoyez pas cette vis.
Démonter :
- l'étrier coulissant,
- les plaquettes.
REPOSE
Repousser le piston du maître-cylindre.
Monter les nouvelles plaquettes de frein.
Remonter l'étrier et ajuster le vis guide.

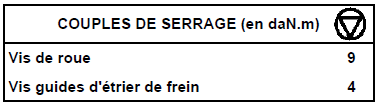

Serrer le vis guide (7) selon le couple recommandé.
Appuyer plusieurs fois sur la pédale de frein pour mettre le piston en contact avec les plaquettes.
Etrier de frein
DEPOSE
Dans le compar timent passager, poser une cale sur la
pédale (ce qui permet de limiter le liquide de frein qui
s'échappe).
Démonter la poignée du levier de v ...
