Revue technique automobile - Renault Clio: Calculateur de direction assistée électrique
DEPOSE
Reculer le siège gauche jusqu'en position de butée.
Débrancher la batterie.
Déposer :
- le dessus de planche de bord (consulter la méthode correspondante),
- le tableau de bord.
| NOTA : il n'est pas nécessaire de déposer la partie inférieure de la planche de bord pour réaliser les opérations suivantes. |

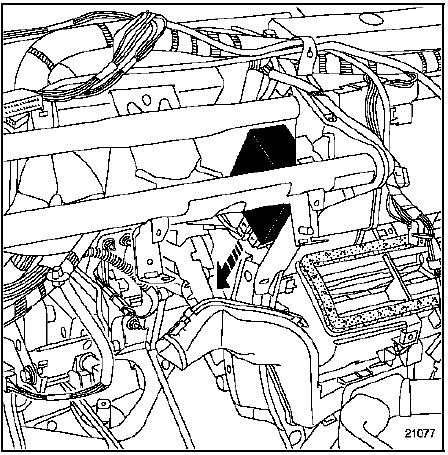

Déposer la vis de fixation du calculateur.
Débrancher les trois connecteurs du calculateur.

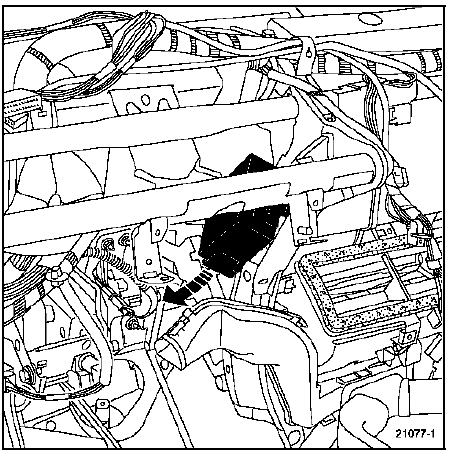

Déposer le calculateur en poussant celui-ci vers le bas et en le faisant passer entre le tablier et l'axe rétractable pour le sortir à gauche de cet axe.
REPOSE
Procéder en sens inverse de la dépose.
