Notice d'utilisation - Renault Clio IV: Réglage des projecteurs

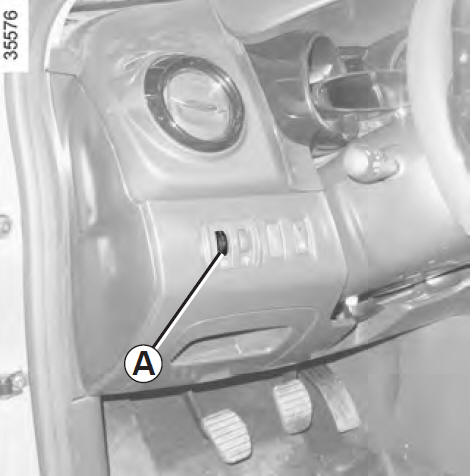

Pour les véhicules qui en sont équipés, la commande A permet de corriger la hauteur des faisceaux en fonction de la charge.
Tournez la commande A vers le bas pour baisser les projecteurs et vers le haut pour les lever.
| En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de faire régler les feux, le temps du séjour, par un Représentant de la marque. |
|
En cas de réglages manuels Exemples de position de réglage de la commande A en fonction de la charge |
|
| 0 | Conducteur seul ou avec un passager à l’avant |
| 1 | Conducteur avec un passager à l’avant et deux ou trois passagers à l’arrière |
| 2 | Conducteur avec un passager à l’avant, trois passagers à l’arrière et des bagages |
| 2 | Conducteur avec bagages ou (chargement) atteignant la masse autorisée en charge |
| 3 et 4 | À ne pas utiliser |
