Revue technique automobile - Renault Clio: Contrôle de conformité
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter la note technique traitant de votre véhicule.

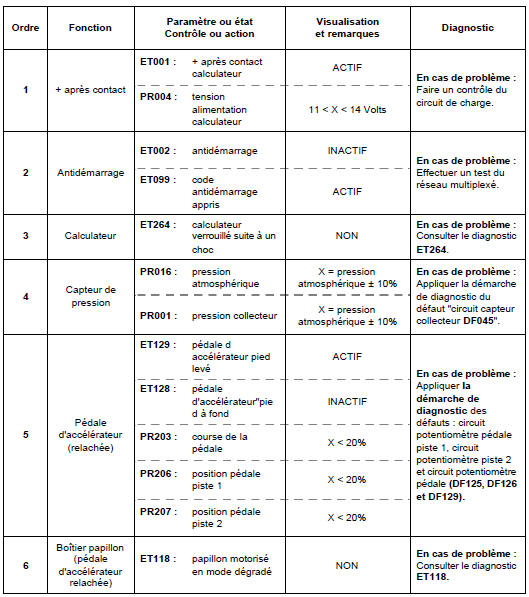

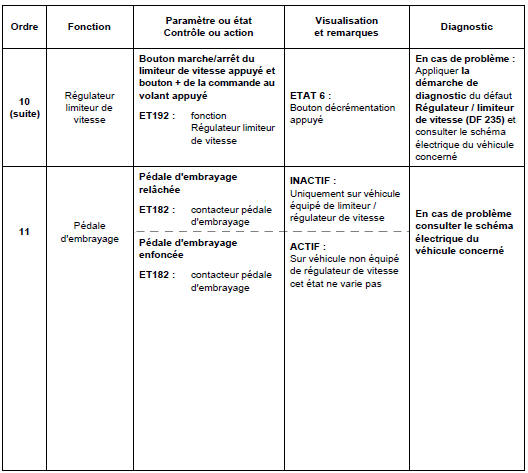

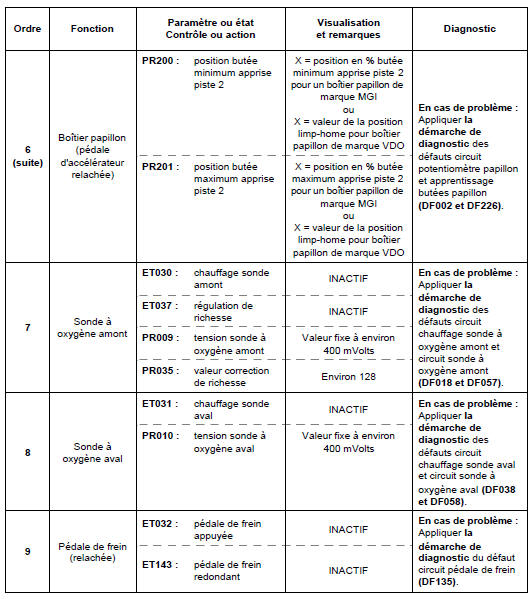

Conditions d'application : moteur arrêté sous contact.
CONSIGNES
Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.
Il est donc impératif de consulter la note technique traitant de votre véhicule.
Conditions d'application : moteur chaud, au ralenti, sans consommateur.
