La carte RENAULT permet :
Autonomie
Assurez-vous d’avoir une pile en bon état, du bon modèle et introduite correctement.
Sa durée de vie est d’environ deux ans : remplacez-la lorsque le message « pile carte faible » apparaît au tableau de bord (reportez-vous au paragraphe « Carte RENAULT : pile » en chapitre 5).
Champ d’action de la carte RENAULT
Il varie selon l’environnement : attention aux manipulations de la carte RENAULT pouvant verrouiller ou déverrouiller le véhicule par appuis involontaires sur les boutons.
Pile déchargée, vous pouvez toujours verrouiller/déverrouiller et démarrer le véhicule. Reportez-vous aux paragraphes « Verrouillage/déverrouillage du véhicule » en chapitre 1 et « Démarrage moteur » en chapitre 2. |
Responsabilitédu
conducteur Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves. |
<>

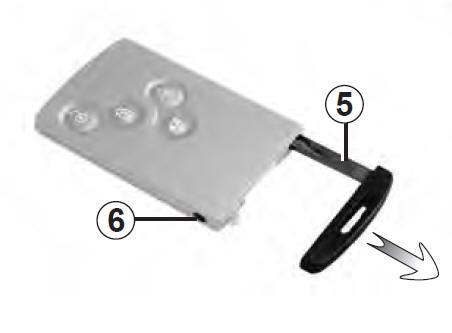

Clé intégrée 5
La clé intégrée sert à verrouiller ou déverrouiller la porte avant gauche lorsque la carte RENAULT ne peut pas fonctionner :
Accès à la clé 5
Appuyez sur le bouton 6 et tirez sur la clé 5 puis relâchez le bouton.
Utilisation de la clé
Reportez-vous au paragraphe « Verrouillage, déverrouillage des ouvrants ».
Une fois entré dans le véhicule à l’aide de la clé intégrée, replacezla dans son logement dans la carte RENAULT puis introduisez la carte RENAULT dans le lecteur de carte pour pouvoir démarrer.
Conseil N’approchez pas la carte d’une source de chaleur, de froid ou d’humidité. Ne rangez pas la carte RENAULT dans un lieu où elle pourrait être tordue, voire même détériorée involontairement : ceci est le cas, par exemple, lorsqu’on s’assoit sur la carte rangée dans une poche arrière de vêtement. |
Remplacement, besoin d’une
carte RENAULT supplémentaire En cas de perte, ou si vous désirez une autre carte RENAULT, adressez‑vous exclusivement à un Représentant de la marque. En cas de remplacement d’une carte RENAULT, il sera nécessaire d’amener le véhicule et toutes ses cartes RENAULT chez un Représentant de la marque pour réinitialiser l’ensemble. Vous avez la possibilité d’utiliser jusqu’à quatre cartes RENAULT par véhicule. |
<>

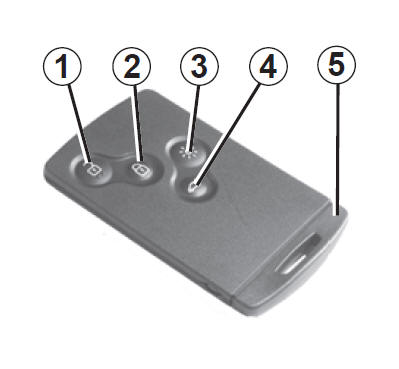

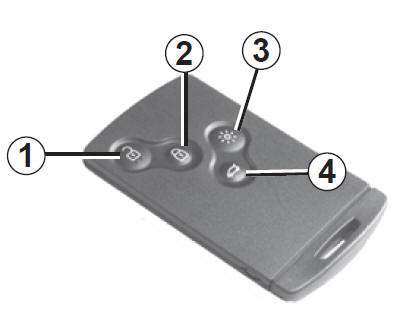

Déverrouillage des ouvrants
Pressez le bouton 1.
Le déverrouillage est visualisé par un clignotement des feux de détresse.
Lorsque le déverrouillage porte conducteur seule est activé (reportez-vous au paragraphe « menu de personnalisation des réglages du véhicule » en chapitre 1) :
Verrouillage des ouvrants
Pressez le bouton de verrouillage 2.
Le verrouillage est visualisé par deux clignotements des feux de détresse.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte RENAULT est restée dans le lecteur, il y a une condamnation puis une décondamnation rapide des ouvrants sans clignotement des feux de détresse.
Dans le cas où le véhicule a été déverrouillé mais qu’aucun ouvrant n’est ouvert, il se reverrouille automatiquement après deux minutes. |
Moteur tournant, les boutons de la
carte sont désactivés. Les clignotements des feux de détresse vous renseignent sur l’état du véhicule :
|
Déverrouillage/Verrouillage du coffre seul
Pressez le bouton 4 pour déverrouiller/ verrouiller le coffre.
Alarme de non-détection de la carte RENAULT
Si vous ouvrez une porte moteur tournant alors que la carte n’est pas dans le lecteur, le message « carte non détectée » et un signal sonore vous en avertit.
L’alerte disparaît lorsque la carte est remise dans le lecteur.
Fonction « éclairage à distance »
Un appui sur le bouton 3 allume l’éclairage intérieur pendant environ 30 secondes.
Cela permet, par exemple, de repérer de loin le véhicule stationné dans un parking.
Nota : un nouvel appui sur le bouton 3 éteint l’éclairage.
<>
Utilisation

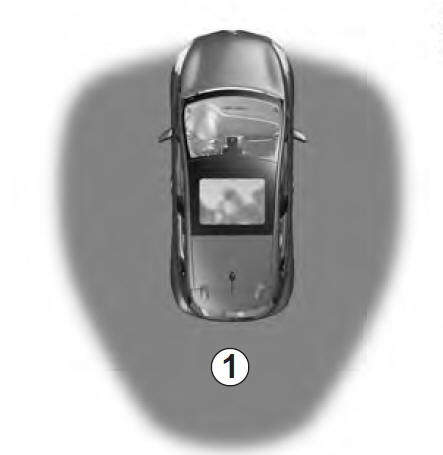

Pour les véhicules qui en sont équipés, elle permet, en plus des fonctionnalités de la carte RENAULT à télécommande, le verrouillage/déverrouillage sans action sur la carte RENAULT lorsqu’elle est présente dans la zone d’accès 1.
Nota : veillez à ce que la carte RENAULT ne soit pas en contact avec d’autres équipements électroniques (ordinateur, PDA, téléphone…) qui peuvent perturber le fonctionnement.
<>
Déverrouillage du véhicule

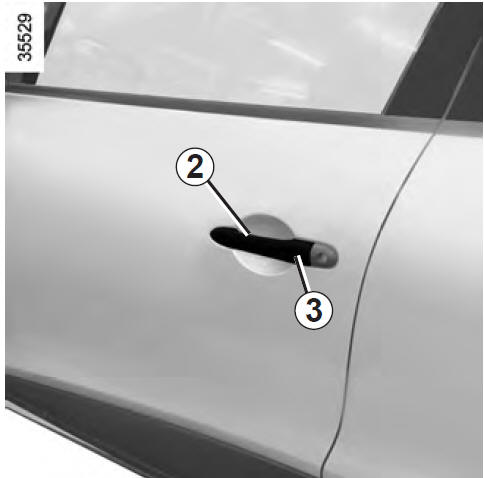

Carte RENAULT dans la zone 1 et véhicule verrouillé, appuyez sur le bouton 3 de la poignée 2 d’une des deux portes avant : le véhicule se déverrouille.

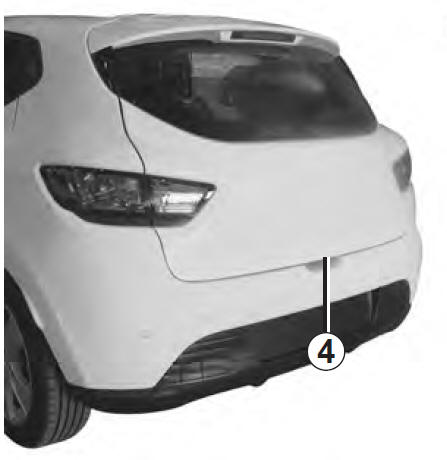

Un appui sur le bouton 4 déverrouille également tout le véhicule.
Le déverrouillage est visualisé par un clignotement des feux de détresse.
Nota : pendant trois secondes après un déverrouillage par appui sur le bouton 3, le verrouillage est inhibé.
<>
Verrouillage du véhicule
Vous disposez de trois modes de verrouillage du véhicule : à l’éloignement, à l’aide du bouton 3, à l’aide de la carte RENAULT.

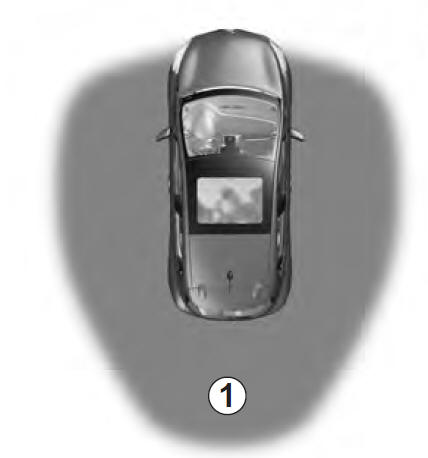

Verrouillage à l’éloignement
Carte RENAULT sur vous, portes et coffre fermés, éloignez-vous du véhicule : il se verrouille automatiquement dès que vous sortez de la zone 1.
Nota : la distance à laquelle se verrouille le véhicule dépend de l’environnement.
Le verrouillage est visualisé par deux clignotements des feux de détresse et par un bip sonore.
Ce bip sonore peut être supprimé.
Consultez un Représentant de la marque.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, ou si une carte est présente dans l’habitacle (ou dans le lecteur de carte), il n’y a pas de verrouillage.
Dans ce cas, il n’y a ni signal sonore ni clignotements des feux de détresse.
Verrouillage à l’aide du bouton 3
Portes et coffre fermés et véhicule déverrouillé, appuyez sur le bouton 3 de la poignée d’une des portes avant. Le véhicule se verrouille. Si une porte ou le coffre est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide du véhicule.
Nota : la présence d’une carte RENAULT est obligatoire dans la zone d’accès (zone 1) du véhicule pour permettre le verrouillage par le bouton.
Nota : pendant trois secondes après un verrouillage par appui sur le bouton 3, le déverrouillage est inhibé.

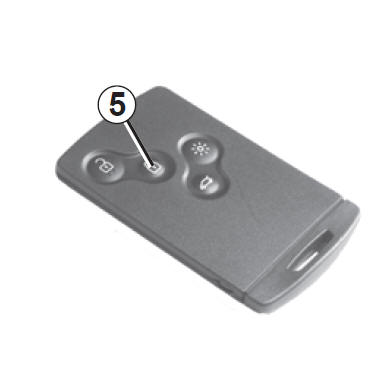

Verrouillage à l’aide de la carte RENAULT
Portes et coffre fermés, appuyez sur le bouton 5 : le véhicule se verrouille.
Le verrouillage est visualisé par deux clignotements des feux de détresse.
Nota : la distance maximale à laquelle se verrouille le véhicule dépend de l’environnement.
Particularités :
Le verrouillage du véhicule ne peut se faire si :
Après un verrouillage/déverrouillage du véhicule à l’aide des
boutons de la carte
RENAULT, le verrouillage à l’éloignement et le déverrouillage « mains
libres »
sont désactivés.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule. |
Moteur tournant, si après avoir ouvert et fermé une porte, la carte n’est plus dans l’habitacle, le message « carte non détectée » (accompagné d’un signal sonore lorsque la vitesse passe un seuil) vous alerte que la carte n’est plus dans le véhicule. Cela évite par exemple de partir après avoir déposé un passager avec la carte sur lui.
L’alerte disparaît lorsque la carte est de nouveau détectée.
Responsabilitédu
conducteur Ne quittez jamais votre véhicule, carte RENAULT à l’intérieur en y laissant un enfant (ou un animal), même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d’autres personnes en démarrant le moteur, en actionnant des équipements comme par exemple les lève-vitres ou encore verrouiller les portes. Risque de blessures graves. |
Lorsque le véhicule est équipé de la supercondamnation, celle-ci permet de verrouiller les ouvrants et d’empêcher l’ouverture des portes par les poignées intérieures (cas d’un bris de glace suivi d’une tentative d’ouverture des portes par l’intérieur).
N’utilisez jamais la supercondamnation des portes s’il reste quelqu’un à l’intérieur du véhicule. |

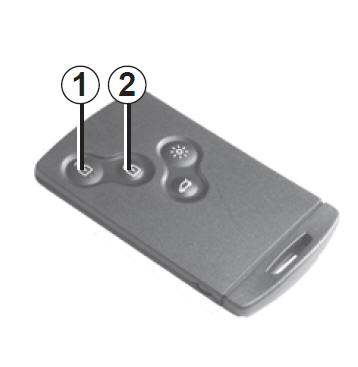

Pour activer la supercondamnation
Vous avez le choix entre deux modes d’activation de la supercondamnation : – exercez deux impulsions rapprochées sur le bouton 2 ; – ou, véhicule déverrouillé, exercez deux impulsions rapprochées sur le bouton 4 de la poignée 3 de la porte conducteur ou passager.
Le verrouillage est visualisé par cinq clignotements des feux de détresse.
Pour désactiver la supercondamnation
Déverrouillez le véhicule à l’aide du bouton 1 de la carte RENAULT.
Le déverrouillage est visualisé par un clignotement des feux de détresse.
Après une activation de la supercondamnation
à l’aide du bouton 2,
le verrouillage et le déverrouillage
« mains libres » sont désactivés.
Pour revenir en fonctionnement « mains libres » : redémarrer le véhicule. |
