JANTES

Le marquage d'identification des roues se présente sous deux formes :

  •  marquage gravé pour les jantes tôle,
  •  marquage de fonderie pour les jantes en aluminium.

Il permet de connaître les principaux critères dimensionnels de la roue.

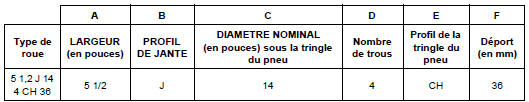

Ce marquage peut être complet :

Exemple : 5 1/2 J 14 4 CH 36
ou simplifié :
Exemple : 5 1/2 J 14

Les vis de roues sont inscrites sur un diamètre de

Les vis de roues sont inscrites sur un diamètre de 100 mm (4 vis de fixation).

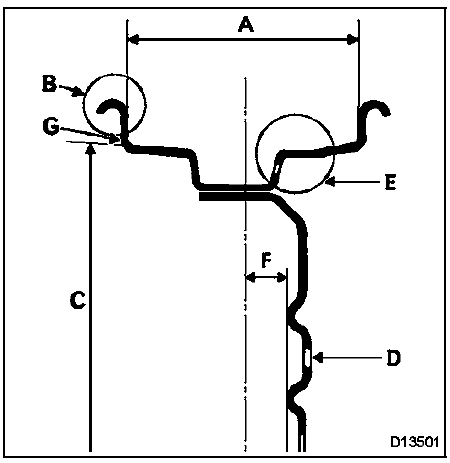

Voile maximum : 1,2 mm mesurés sur le bord de jante (en G).

Faux rond maximum : 0,8 mm mesurés sur la face d'appui des talons du pneumatique.
