Notice d'utilisation - Renault Clio IV: Éclairages et signalisations extérieurs
Feux de position

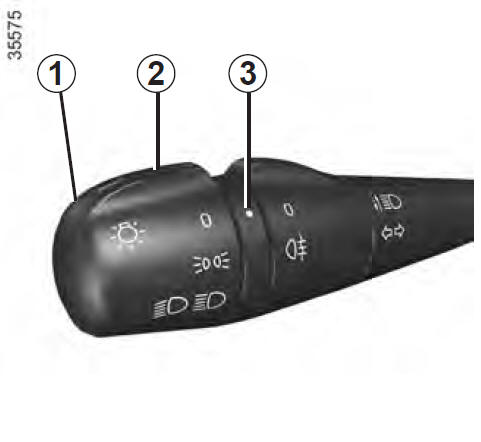

Tournez la bague 2 jusqu’à l’apparition du symbole en face du repère 3.
Un témoin s’allume au tableau de bord.
Fonction allumage des feux
de jour
Suivant véhicule, les feux de jour s’allument sans action au démarrage du moteur.
La fonction allumage des feux de jour est activée par défaut. Si vous souhaitez la désactiver, consultez la notice d’utilisation du système multimédia.
 Avant de
prendre la route la nuit : vérifiez le bon fonctionnement de
l’équipement électrique et réglez vos projecteurs (si vous n’êtes pas
dans
vos conditions de charge habituelles). De manière générale, veillez à ce
que les feux ne soient pas occultés (saleté, boue, neige, objets
transportés...). |
Feux de
croisement
Fonctionnement manuel

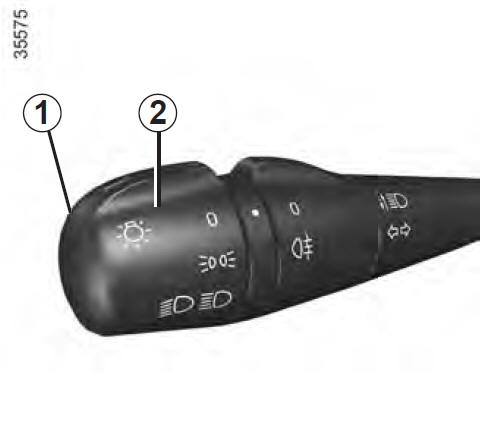

Tournez la bague 2 jusqu’à l’apparition du symbole en face du repère 3. Ce témoin s’allume au tableau de bord.
Fonctionnement automatique (suivant véhicule)
Tournez la bague 2 jusqu’à l’apparition du symbole AUTO en face du repère 3 : moteur tournant, les feux de croisement s’allument ou s’éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1.
| En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de faire régler les feux, le temps du séjour, par un Représentant de la marque. |
Feux de route
Feux de croisement allumés, tirez la manette 1 vers vous. Ce témoin s’allume sur le tableau de bord.
Pour revenir en position feux de croisement, tirez de nouveau la manette 1 vers vous.
Extinction des feux
Il y a deux possibilités :
- Manuellement, amenez la bague 2 en position 0 ;
- automatiquement, les feux s’éteignent après l’arrêt du moteur, à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 2.
Nota : dans le cas où les feux de brouillard sont allumés, il n’y a pas d’extinction automatique de l’éclairage.
Alarme sonore d’oubli d’éclairage
Dans le cas où les feux ont été allumés après la coupure moteur, un bip sonore se déclenche à l’ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.
Feux de
brouillard
avant

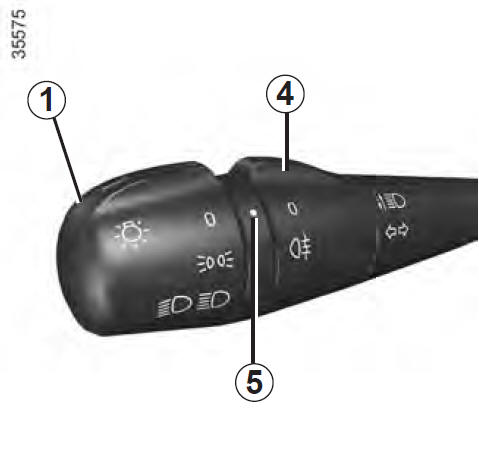

Tournez l’anneau central 4 de la manette 1 jusqu’à l’apparition du symbole en face du repère 5 puis relâchez.
Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.
Feu de brouillard
arrière
Tournez l’anneau central 4 de la manette jusqu’à l’apparition du symbole en face du repère 5, puis relâchez.
Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.
N’oubliez pas d’interrompre le fonctionnement de ce feu quand il n’y a plus nécessité pour ne pas gêner les autres usagers.
| Par temps de brouillard, de neige ou
en cas de transport d’objet dépassant
du toit, l’allumage automatique
des feux n’est pas systématique.
L’allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint). |
Extinction
Faites de nouveau pivoter la bague 4 pour amener le repère 5 face au symbole correspondant au feu de brouillard que vous voulez éteindre. Le témoin correspondant s’éteint au tableau de bord.
L’extinction de l’éclairage extérieur entraîne l’extinction des feux de brouillard avant et arrière.
Rétroviseurs
Rétroviseurs extérieurs à
commande électrique
Contact mis, manoeuvrez le bouton 1 :
position C pour régler le rétroviseur
gauche ;
p ...
Avertisseurs sonores et lumineux
Avertisseur sonore
Appuyez sur le coussin du volant A.
Avertisseur lumineux
Pour obtenir un appel lumineux, tirez la
manette 1 vers vous.
Feux indicateurs de direction
Manoeuvrez la manette ...
