Revue technique automobile - Renault Clio: Bouclier avant

DEPOSE

DEPOSE

Lever l'avant du véhicule et déposer les deux roues avant.

Déposer les quatre rivets en plastique (A).

Déposer les quatre rivets en plastique (A).

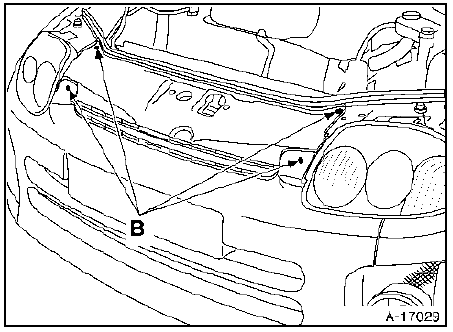

Déposer la grille de calandre - 4 vis (B).

Déposer la grille de calandre - 4 vis (B).

Déposer :

Déposer :

  •  les deux vis à tête hexagonale (C) derrière le bouclier,
  •  les rivets en plastique (D) des logements de phare anti-brouillard.

Déposer les protecteurs de passage de roue (5 rivets

Déposer les protecteurs de passage de roue (5 rivets plastique, 1 agrafe sapin).

Débrancher les connecteurs de phare anti-brouillard.

Débrancher les connecteurs de phare anti-brouillard.

Déposer les fixations (E) et (F).

Déposer le bouclier (2 personnes).

Pour la repose du bouclier, procéder à l'inverse de la dépose.

JEUX

Grille de calandre

    Protections exterieures
    ...

    Grille de calandre
    En cas de remplacement de la grille de calandre, adapter la pièce M.P.R. en coupant les parties noires. Les lignes de coupe doivent-être à 1 mm ± 1 mm du bord de la p ...
