Revue technique automobile - Renault Clio: Banc de réparation

I - REFERENCES PRINCIPALES DE MISE EN ASSIETTE

A - FIXATION ARRIERE DE BERCEAU AVANT

C’est la référence principale avant.

1 - Mécanique avant déposée

Le calibre est en appui sous la partie arrière de longeron et centré dans le trou de fixation du berceau.

NOTA :

•  du côté gauche, le trou est rond,
•  du côté droit, c’est une boutonnière.

2 - Mécanique avant en place.

Côté gauche

Côté droit

Le calibre coiffe la vis de fixation du berceau et se trouve en appui sur la rondelle de la vis de fixation.

NOTA : les deux côtés ne sont pas symétriques, du côté droit la fixation est montée sur Silentbloc.

En cas de restructuration arrière, ces deux points suffisent à eux seuls à l’alignement et au support de l’avant du véhicule.

B - FIXATION AVANT DE BERCEAU ARRIERE

C’est la référence principale arrière.

1 - Mécanique arrière déposée

Le calibre est en appui sous la traverse latérale de fixation avant de train arrière et centré dans le trou de pilotage du boîtier.

2 - Mécanique arrière en place

Côté droit

Côté gauche

Le calibre coiffe la vis de fixation du berceau et se trouve en appui sur la rondelle de la vis de fixation.

Si la partie avant doit être restructurée, ces deux points peuvent être utilisés pour mettre en ligne et supporter l’arrière du véhicule.

II - REFERENCES COMPLEMENTAIRES DE MISE EN ASSIETTE

Ce sont des références provisoires destinées à remplacer les principales, lorsque ces dernières ont été affectées par le choc.

G - PARTIE ARRIERE DE LONGERON AVANT

Ce point a également une fonction de référence de positionnement lors du remplacement d’une partie arrière de longeron avant.

Du côté choc, ce point permet de soutenir le véhicule en complément à une référence principale du côté opposé.

NOTA : ces points ne sont à utiliser que dans des cas précités, il est inutile de les mettre en place lorsque les références principales (points A et B) sont correctes.

Cette fonction de référence complémentaire peut également être remplie par les points de contrôle des extrémités de longeron avant pour un choc arrière et inversement.

III - REFERENCES DE POSITIONNEMENT DES PIECES REMPLACEES

C - FIXATION AVANT DE BERCEAU AVANT

1 - Mécanique avant déposée

Le calibre est en apppui sous le support avant de berceau et centré dans le trou avec la vis de fixation.

Il est à utiliser lors du remplacement :

•  de la traverse extrême avant,
•  d’un longeron partiel,
•  d’un demi bloc.

2 - Mécanique avant en place

Le calibre coiffe la vis et la rondelle de fixation du berceau.

Il est utilisé :

•  lors d’une collision avant pour un petit choc,
•  d’un diagnostic pour le pigeage de la partie avant.

E - FIXATION SUPERIEURE D’AMORTISSEUR ARRIERE

Le calibre vient se loger à l’emplacement de la coupelle d’amortisseur et sert à positionner cette fixation pour le remplacement d’un passage de roue.

Il est également à utiliser lors d’un redressage.

F - FIXATION SUPERIEURE D’AMORTISSEUR AVANT

Le calibre vient en appui sous la coupelle d’amortisseur et se centrer dans le trou de fixation de l’amortisseur.

Il est à utiliser lors du remplacement :

•  du passage de roue,
•  d’un demi-bloc avant.

Il est également à utiliser lors d’un redressage.

J - EXTREMITE ARRIERE DE LONGERON ARRIERE

1- Mécanique arrière déposée

Côté gauche

Côté droit

2- Avec mécanique

Côté gauche

Côté droit

Il peut être utilisé pour un léger choc arrière sans dépose du train arrière.

K - TRAVERSE EXTREME AVANT

Le calibre sert à la mise en place de la traverse avant et vient en appui verticalement contre la traverse extrême avant, puis le centrage de celle-ci est effectué par une vis de centrage en (K).

1 - Mécanique avant déposée

Il est utilisé pour le remplacement de la traverse extrême avant avec ou sans mécanique.

2 - Mécanique avant en place

Le calibre sert pour le diagnostic de la traverse avant.

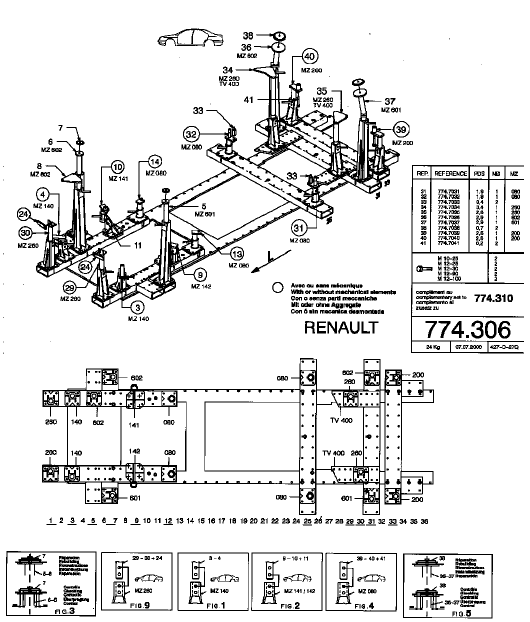

BANC DE REPARATION CELETTE

IV - REFERENCES DES OUTILLAGES SPECIFIQUES

CELETTE

Têtes spécifiques pour Système MZ

Commander à : CELETTE S.A.
B.P. 9
38026 VIENNE

Référence fournisseur :
774.306 (complémentaire au montage Clio 774.310)
