DEPOSE
ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme; il y a risque de déclenchement. |
IMPORTANT : avant de commencer la dépose de la planche de bord, il est impératif de verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (pour les consignes, voir Chapitre 88) |
Débrancher la batterie.
Déposer partiellement le joint d'étanchéité de porte.
Ecarter légèrement la garniture en partie supérieure afin de presser le clips de maintien (A).
Déclipser la garniture (1).
Dégager la garniture de son logement sur la planche de bord (2).
A l'aide d'un tournevis plat, déclipser l'airbag du volant.
Débrancher les deux connecteurs d'alimentation des générateurs.
Déposer :
Dégager :
A l'aide d'un tournevis plat, appuyer sur le clip (B), afin de pouvoir dégager la commande satellite de l'autoradio.
Déposer les trois vis de fixation de la demi-coquille inférieure de volant (C).
Déposer la vis de fixation (D) de l'ensemble contacteur tournant.
Débrancher les connecteurs (essuie-vitre, éclairage) et les connecteurs du contacteur tournant (airbag et régulateur de vitesse).
Déposer :
Déposer les deux agrafes (F).
Après avoir déposé le cache (outil Car. 1597) déposer la vis (G).
A l'aide de l'outil (Car. 1597), dégager le support de réglage de phare (H) et débrancher les connecteurs.
Déposer :
Après avoir déposé le cache (outil Car.1597), déposer les trois vis (J).
Dégager la casquette comme indiqué ci-dessus (4).
Déposer :
Débrancher :
A l'aide de l'outil (Car. 1597), déclipser le clavier Carminat ou le bac à monnaie (selon équipement).
Débrancher les connecteurs.
Déposer les deux vis (L).
Faire pression sur les deux clips (M) et dégager l'afficheur ou l'écran Carminat.
Débrancher le connecteur.
A l'aide de l'outil (MS 1373) déposer l'autoradio.
Débrancher les connecteurs.
Déclipser :
Déposer les deux vis de fixation de la commande chauffage (O).
Dégager le support haut-parleur Carminat, débrancher le connecteur.
Déposer les trois vis (P).

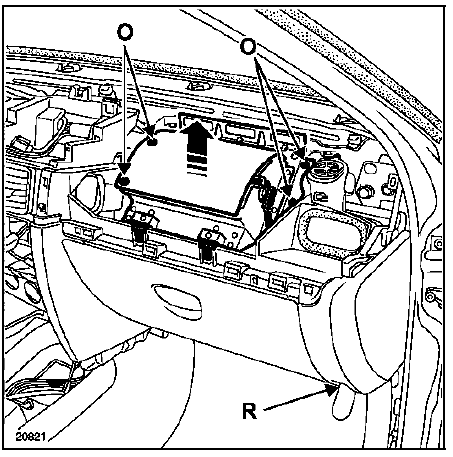

DEPOSE DU COUSSIN D'AIRBAG PASSAGER
Débrancher les deux connecteurs airbag.
Déposer :
Déposer les trois vis de fixation supérieure de planche de bord (S).
Soulever légèrement la planche de bord afin de la dégager des pions de maintien au niveau des vis de fixation (S).
REPOSE
Particularités de l'airbag passager
IMPORTANT :
|
Positionner les vis de fixation (T) et les serrer au couple de 0,6 daN.m.
Particularité de la casquette
IMPORTANT : Avant la repose de la casquette, il est impératif de vérifier le bon état des clips de maintien (U) et (V).
Si les clips comportent la moindre trace de détérioration, le remplacement de la casquette sera impératif.
NOTA : les clips (U) sont disponibles dans la collection du magasin Pièces de rechange.
Particularités du contacteur tournant
S'assurer que les roues soient toujours droites.
Vérifier que le contacteur tournant soit bien positionné en s'assurant que le repère "0" se trouve bien dans l'axe de la colonne de direction.
Particularités du volant
IMPORTANT : les cannelures du volant possèdent des détrompeurs. Le volant doit rentrer librement dans les cannelures. |
NOTA : remplacer impérativement la vis du volant après chaque démontage et la serrer au couple (44 N.m). |
Particularités de l'airbag conducteur
Brancher les deux connecteurs de l'airbag et verrouiller les sécurités.
Positionner le coussin sur le volant et exercer une pression à chaque extrémité de celui-ci afin de le clipser.
IMPORTANT : avant de déverrouiller le calculateur d'airbag, effectuer un contrôle à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le calculateur, sinon voir chapitre diagnostic. |
ATTENTION : tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci. |
Lors d'un remplacement de planche de bord
équipée d'un airbag passager, il est impératif de
remettre en lieu et place (sur le côté de la
planche de bord), l'étiquette d'origine de
préconisation. Cette étiquette est disponible dans la collection Magasin Pièces de Rechange (référence 77 01 207 257). |
Axe rétractable
DEPOSE - REPOSE
Ces véhicules sont équipés d'un ensemble axe rétractable - axe de volant -
colonne de direction non démontable.
Dans le cas où il serait nécessaire de fixer la vis à came de la chape
rabattable, vérifier que la long ...
