Revue technique automobile - Renault Clio: Coussinets élastiques de bras inférieur

Revue technique automobile - Renault Clio / Châssis / Elements porteurs avant / Coussinets élastiques de bras inférieur

REMPLACEMENT

Pour conserver le centrage des coussinets par rapport à l'axe du bras, ceux-ci seront remplacés l'un après l'autre.

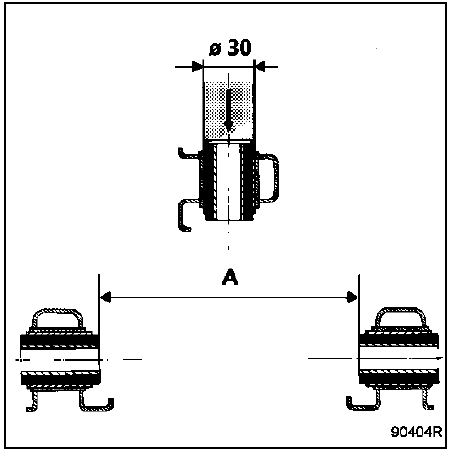

Chasser à la presse un seul des coussinets usagés en utilisant un tube de diamètre extérieur 30 mm.

Remonter un nouveau coussinet pour obtenir la cote A = 146,5 mm.

Chasser à la presse le deuxième coussinet et procéder de la même manière que ci-dessus, pour conserver la cote A = 146,5 mm.
