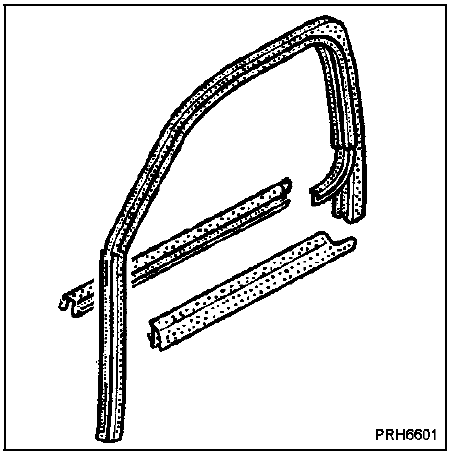

Revue technique automobile - Renault Clio: Coulisseau de vitre de porte avant

DEPOSE

Déposer :

Déposer :

  • le garniture de porte avant (voir 72-A),
  •  le rétroviseur extérieur (voir 56-B),
  •  le lécheur extérieur de porte avant (voir 66-A),
  •  le lécheur intérieur de porte avant.

Dégager le patin de vitre du coulisseau (1).

Dégager le patin de vitre du coulisseau (1).

Déposer la vitre (2) après l'avoir dégagée du pion d'entraînement du lève-vitre.

ATTENTION : démonter la coulisse avec précaution en commençant par dégager les deux brins verticaux de la feuillure.

REPOSE

Insérer le brin vertical arrière du coulisseau dans le

Insérer le brin vertical arrière du coulisseau dans le caisson de porte.

Présenter et monter le coin moulé (3) sans forcer en se référant à l'extérieur du véhicule.

Monter le reste du coulisseau en (4), (5) et (6).

Monter le reste du coulisseau en (4), (5) et (6).

NOTA : la partie (4) du coulisseau monté en version 3 portes est très fragile. En effet, celui-ci comporte une âme métallique qui peut se déformer si le coulisseau est plié pendant l'opération de repose.
