Revue technique automobile - Renault Clio: Tableau de commande

DEPOSE

Débrancher la batterie.

Déposer :

  •  la console centrale,

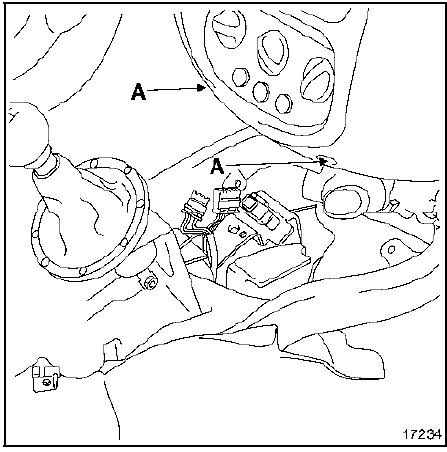

  • les deux vis de fixation (A) du tableau de commande sur la planche de bord.

Débrancher :

  •  les câbles (1) du tableau de commande,
  •  les connecteurs (2) du tableau de commande.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

Vérifier le bon positionnement du tableau de commande dans ses pions de centrage.

Vérifier le réglage des commandes de répartition d'air et de mixage d'air (voir chapitre 61 "Câbles de commande").
