DEPOSE - REPOSE

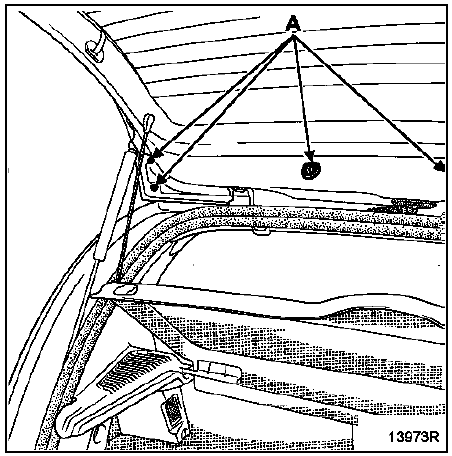

Hayon levé, déposer les six vis (A) de fixation du bandeau supérieur.

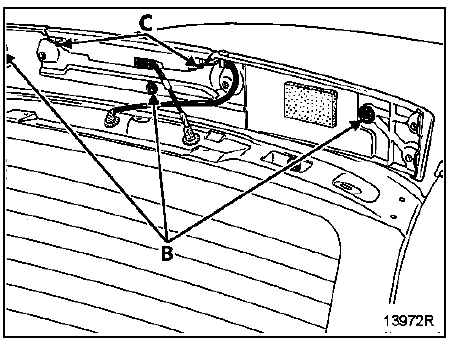

Hayon baissé, déclipser le bandeau supérieur (trois clips (B)).

Débrancher le connecteur et déposer les deux vis (C) de fixation du feu.
REMARQUE : les lampes ne sont pas démontables.
En cas de défaillance, remplacer le feu complet.
